GM-JX-M 稱重接線盒

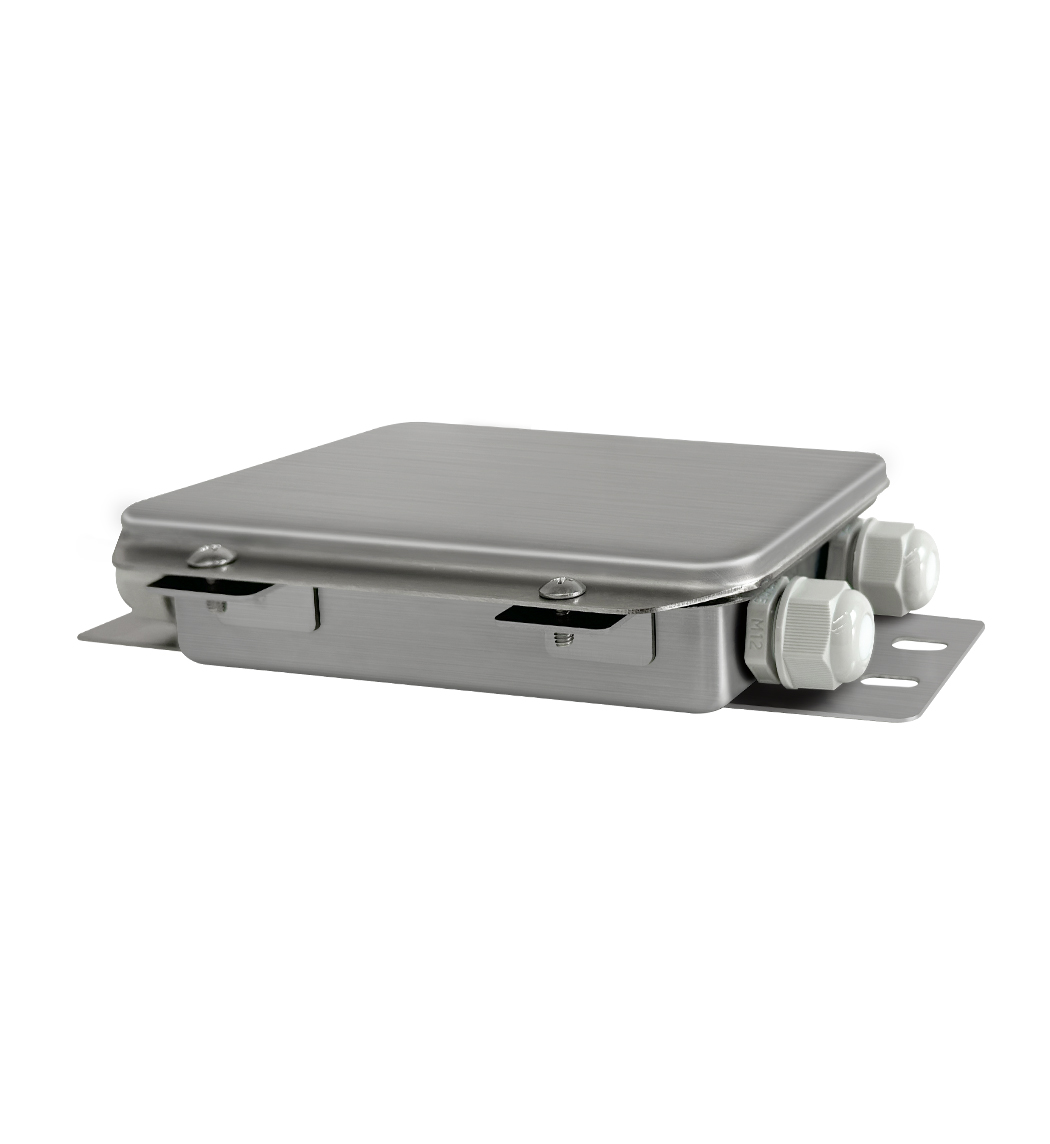

GM-JX-M稱重接線盒為四線制“傳感器集線器”，通過調整精密電位器的阻值, 補償和修正四角偏差, 在特殊的稱重場合(或秤體結構)因角差偏大影響計量結果時，可快速解決客戶困難。機身全不銹鋼材質，更強的EMC防護性能，抗干擾能力強；用于各種工業稱重應用，包括地磅、料罐秤、料倉及傳送帶秤等設備，廣泛應用于養殖、攪拌站、基建、化工等行業。
在線咨詢
-
IP 65
-
人性化設計
-
高精度
-
集成度高
-
設計簡化
-
防振動
-
通過EMC測試
-
通過CE認證
相關下載

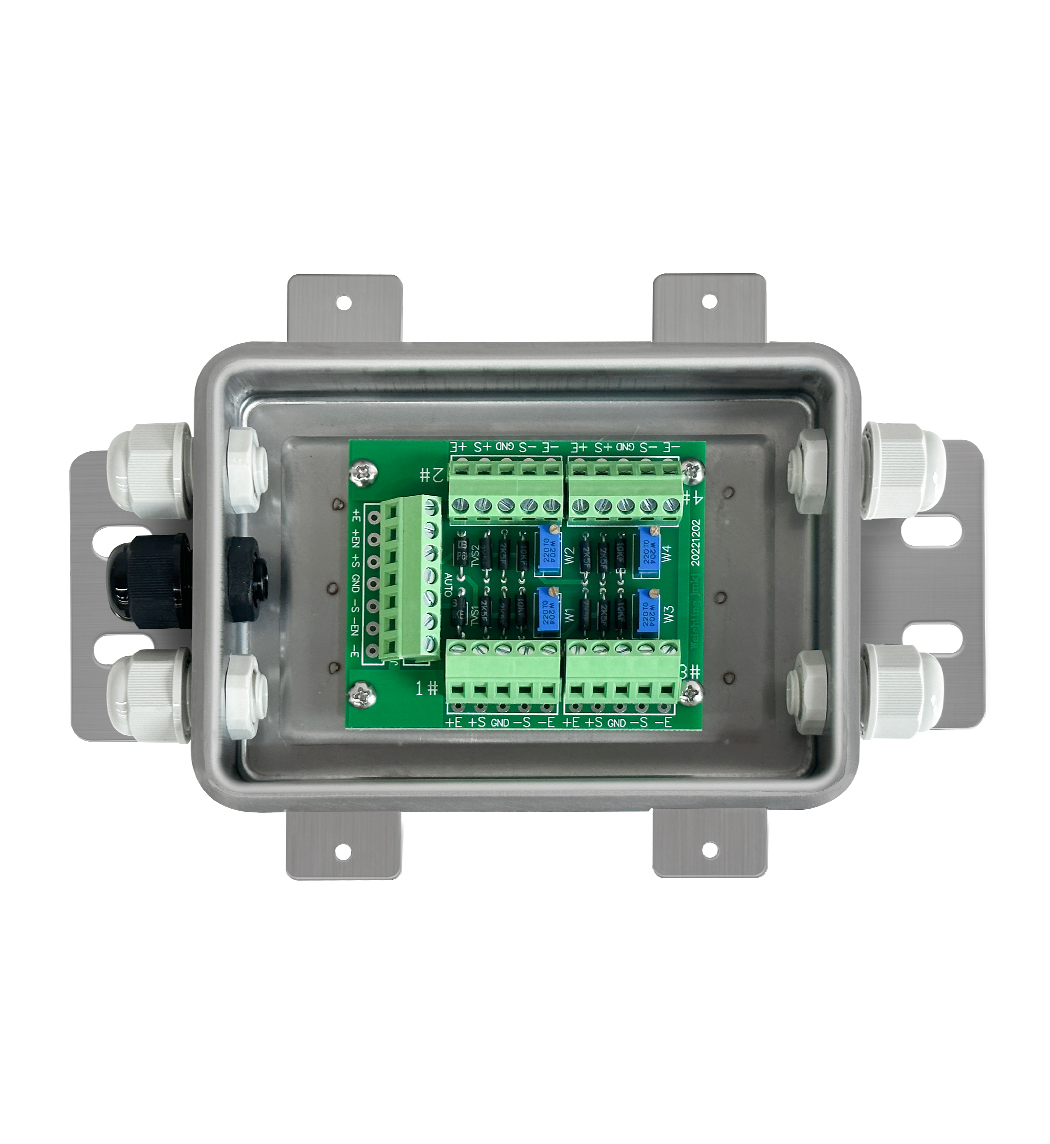

一、內部端子標識
四線連接法。
內部接線端子標識如下:
"+E"-- EXCITATION +
"-E" -- EXCITATION -
"+S"-- 信號 +
"-S "-- 信號 -
"GND"-- 屏蔽層
二、調整方法
精密電位器W1-W4可分別微調各路傳感器的輸出信號,用于系統四角調整。
三、四角偏差調整法
· 步驟1: 調整前先將四路電位器都輕旋至中間位置;
· 步驟2: 將偏差比較大的那一路向四路均值微調(觀察其中1路時,要關閉其他3路);
· 步驟3: 重復步驟2直至四路的毫伏信號相近為止。
