GM7702稱重變送模塊-稱重控制模塊的安裝及配線

GM7702稱重變送器 稱重變送模塊是針對工業現場需要進行重量變送的場合而開發生產的一種小型稱重控制模塊。該稱重變送器具有體積小巧、性能穩定、操作簡單適用的特點。可廣泛應用于：混泥土攪拌及瀝青混合料設備、冶金高爐、轉爐及化工、飼料的重量控制等場合。接下來杰曼小編就來講下GM7702稱重變送器的安裝及配線技術問題：

一、控制器電源接線

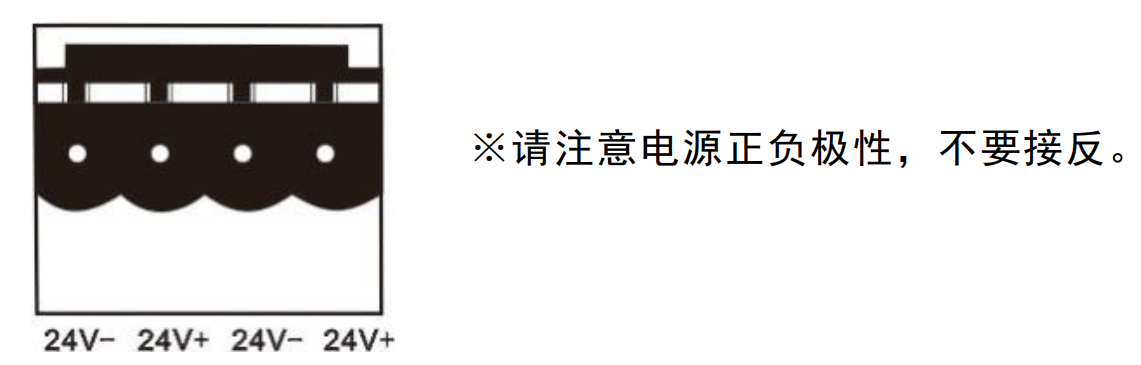

GM7702稱重變送器使用直流 24V 電源。2 路電源接口，方便級聯，電源端子的正確接線如下圖所示：

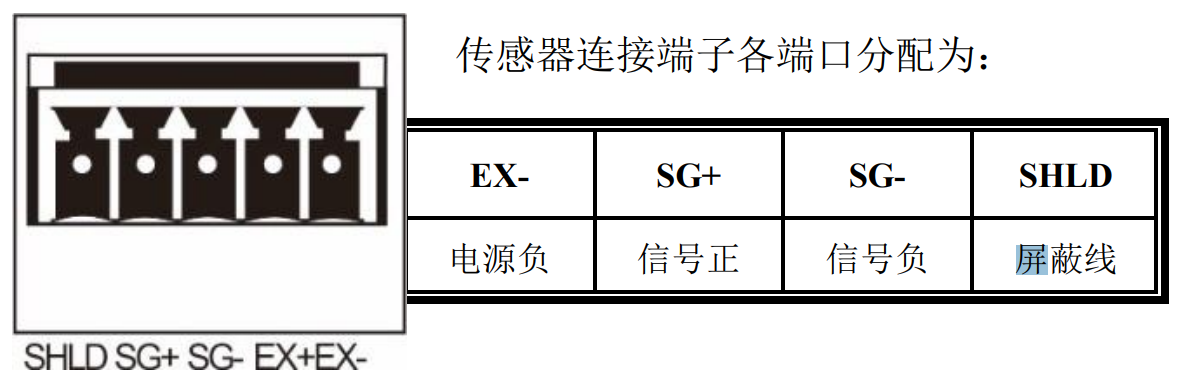

二、傳感器連接

GM7702稱重變送器需外接電阻應變橋式稱重傳感器。提供一路4線制傳感器接口（當連接 6線制稱重傳感器時，需將EX+和SN+短接；EX-和 SN-短接），最多可串聯 4只350Ω 傳感器。

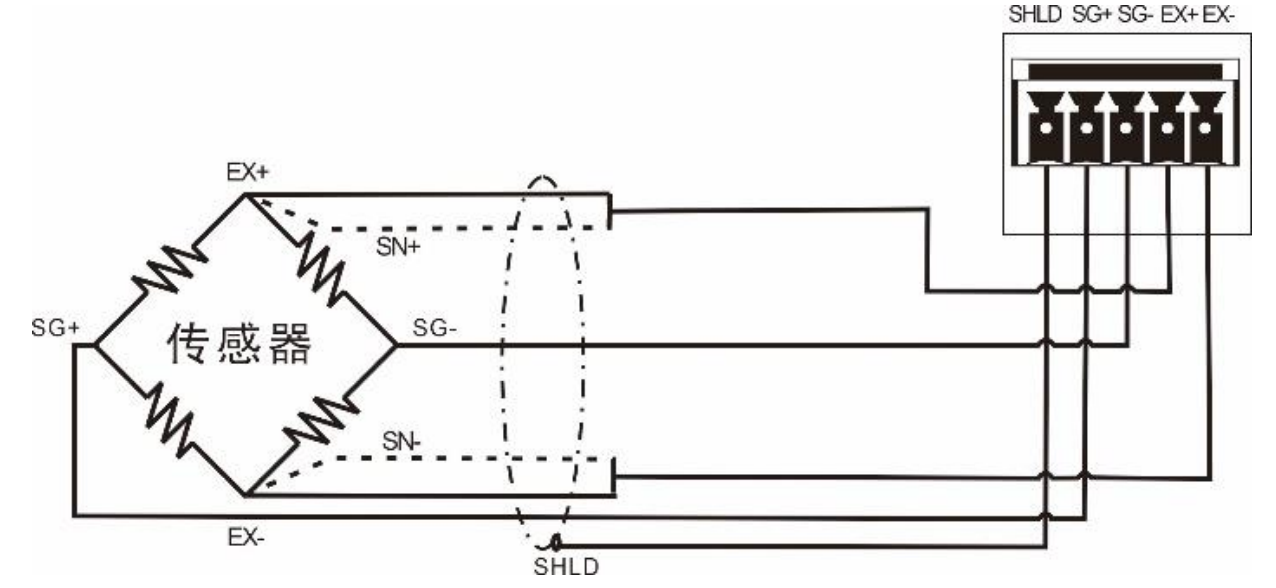

2.1 傳感器接法

注意事項：

1、由于傳感器輸出信號是對電子噪聲比較敏感的模擬信號，因此傳感器接線應采用屏蔽電纜，而且與其它電纜分開鋪設，尤其是要遠離交流電源；

2、對于傳輸距離短且溫度變化不大的場合或精度要求不高的場合可以選擇四線制傳感器；但是對于傳輸距離遠或精度要求高的應用應選擇六線制傳感器；

3、對于多傳感器并聯的應用，要保證各傳感器的靈敏度（mV/V）一致。

三、 開關量接口的連接

GM7702稱重變送器配備2入3出開關量功能。輸入、輸出功能用戶可自行定義。以方便用戶配線及一些特殊應用，產品出廠時，默認的定義如下：

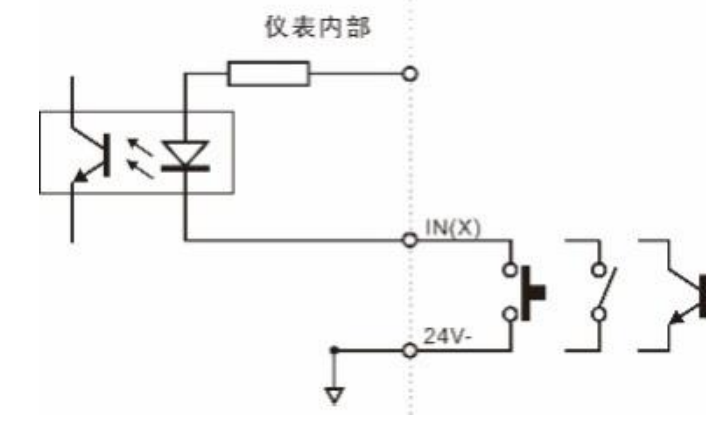

儀表輸入接口原理圖：

四、串行口輸出

GM7702稱重變送器提供 RS232、RS485 串行口輸出功能。串口支持協議：Modbus-RTU 協議、命令方式（r-SP1）、連續方式(r-Cont)。

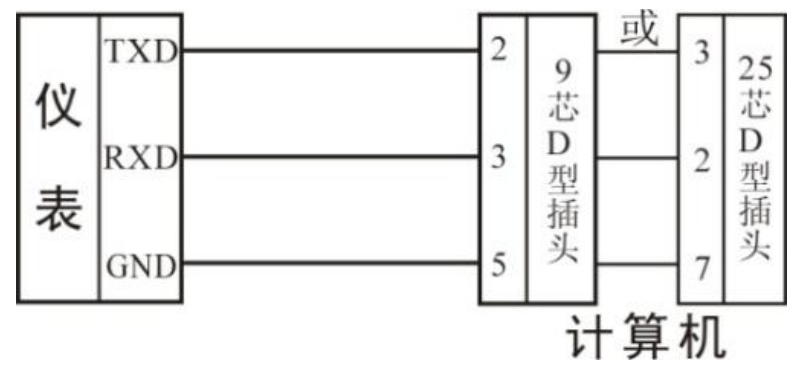

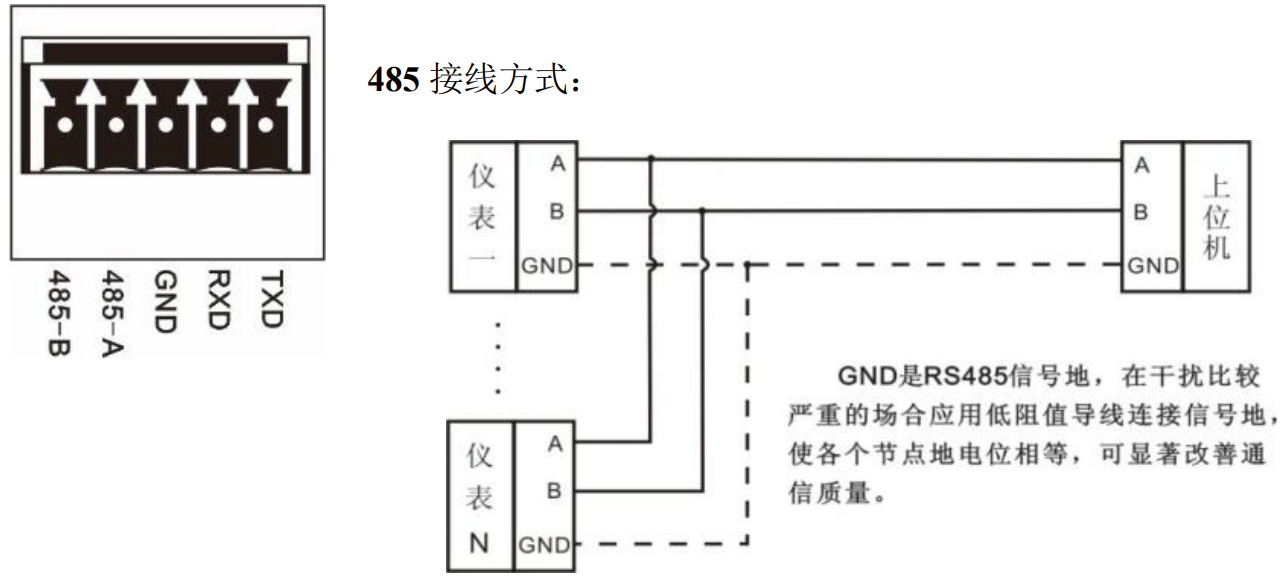

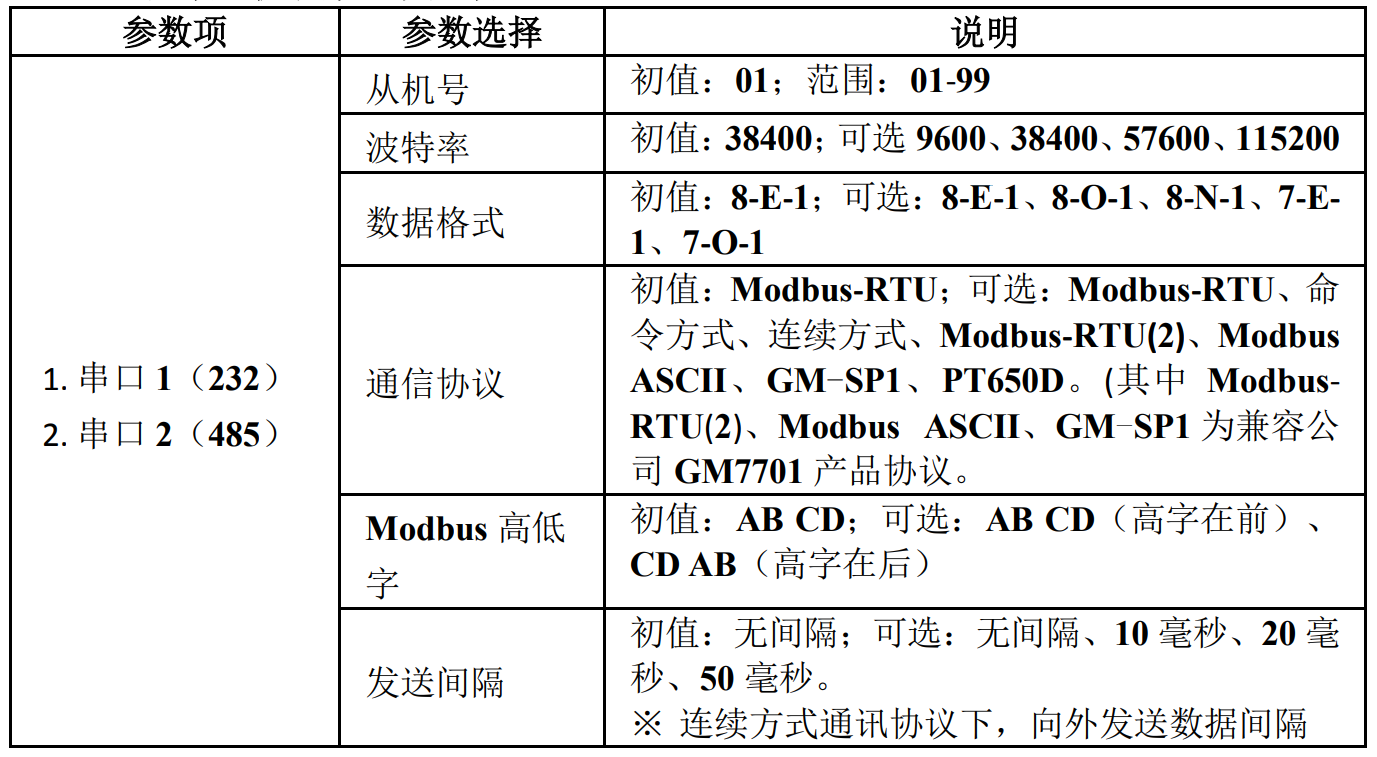

串行口接口定義圖如左圖所示（通信參數、命令格式及地址分配請查閱第八章）：

五、模擬量的連接

儀表具有模擬量輸出功能，模擬量輸出分為電壓輸出型與電流輸出型兩種。

⑴電壓輸出型可選擇 0~5V、0~10V 模擬量輸出，即儀表將實時顯示及輸出重量值轉換為電壓模擬量輸出的對應值。

⑵電流輸出型可選擇 4~20mA 模擬量輸出，即儀表將實時顯示及輸出重量值轉換為電流模擬量輸出的對應值。

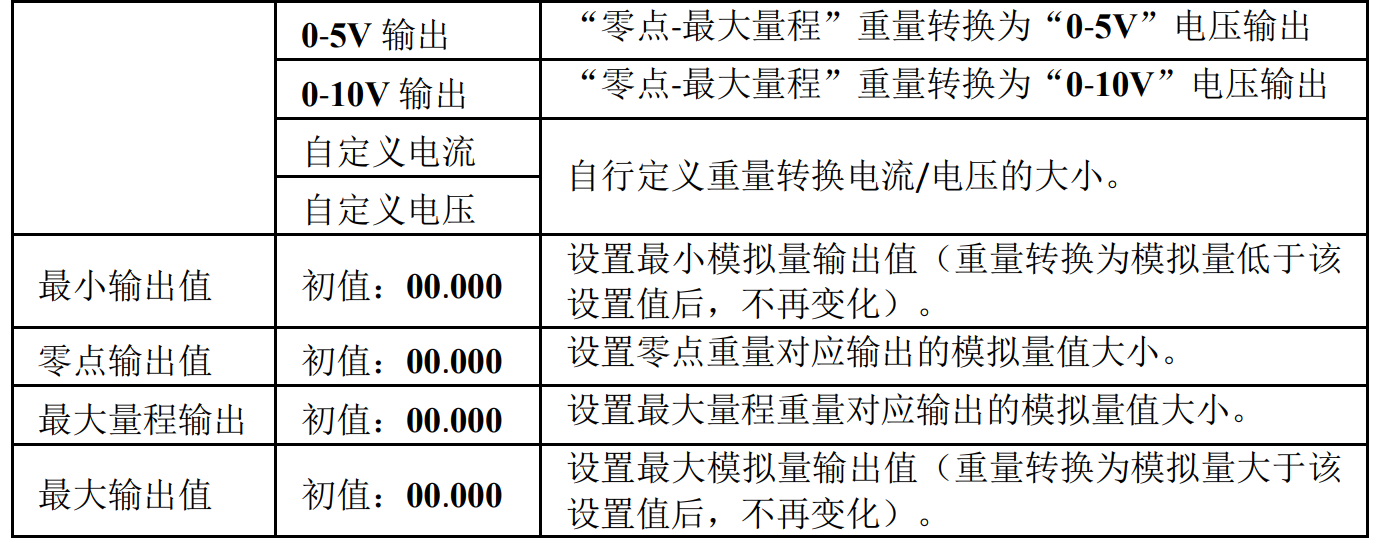

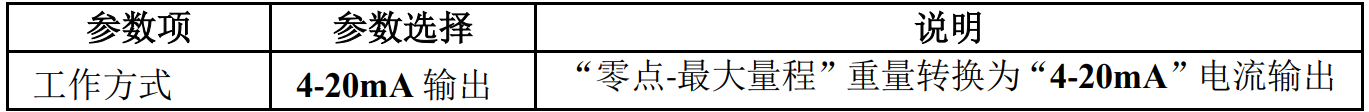

⑶另儀表具有自定義方式，即用戶可自行定義模擬量輸出型式及輸出范圍。模擬量參數（儀表第5項參數）：

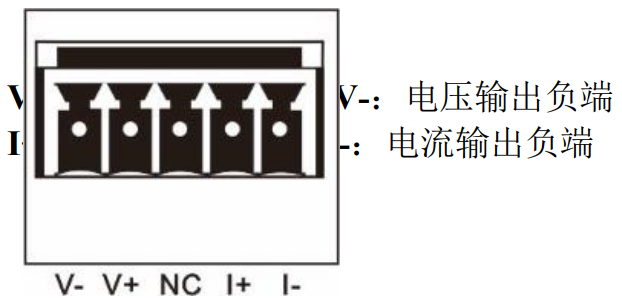

模擬量輸出接口定義如下圖：

儀表在出廠時已對模擬量輸出進行校準，用戶無需對模擬量輸出進行校準標定。如若儀表出現模擬量輸出不正常情況，用戶可自行對模擬量進行校準（建議在專業人員指導下進行校準）校準方法（需用萬用表連接模擬量接口）：

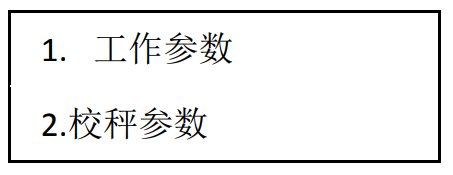

1、在參數項界面下，同時長按 TARE 和 ENTER 鍵 3s 。進入模擬量標定界面

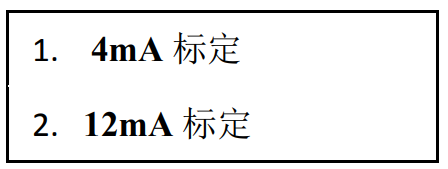

2、選擇標定點，按 ENTER 鍵。此時萬用表測量出儀表輸出值。將該值輸入儀表。按 ENTER 鍵完成該點標定。

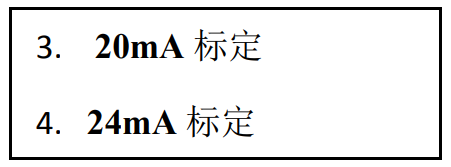

3、模擬量校準分為 4 個點，應逐點完成校準，按 MODE 鍵切換標定點。
