稱重儀表（稱重顯示器）RS-232串口通訊定義及連線方法

RS-232與RS-485是稱重儀表和其他設備相連接進行信息傳輸?shù)某Ｓ猛ㄓ嵔涌冢旅鎺斫苈Q重儀表（稱重顯示器）RS-232串口通訊的定義標準以及接線方式。

1.RS-232的標準

個人計算機上的通訊接口之一，由電子工業協會（EIA）所指定的異步傳輸標準接口。標準全稱也寫作RS-232C，RS是英文“推薦標準”的縮寫，232為標識號，C表示修改次數。

標準的RS-232總線共設有25條信號線，包括一個主通道和一個輔通道。常見的簡化形態有9針串口（DB-9），如下面圖所示。對于一般雙工通訊，僅需幾條信號線就可以實現，如一條發送線，一條接收線及一條地線。

杰曼稱重儀表上的RS-232接口都是采用三線制接口，即發送（TXD），接收（RXD）和地（GND）。如下圖以GM8804C-2產品為例：

上圖中有兩個串行接口，左邊是串口1，固定RS-232接口，右邊是串口2，RS-232和RS-485可選共用接口。

2.RS-232的特性

在發送和接收信號線上（TXD和RXD），邏輯1和0的判斷是以TXD、RXD線相對于GND線的電壓大小來定義的。

邏輯1：-3V~-15V。

邏輯0：+3V~+15V。

RS-232接口由于發送電平與接收電平的差比較小，所以其共模抑制能力差，再加上雙絞線上的分布電容，其傳送距離最大約為15米，最高速率約為20kb/s。并且RS-232是為點對點通訊而設計的，所以一般情況下只能有一對收發設備一對一通訊。

3. RS-232串行口的連接

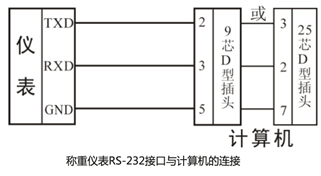

RS-232的連線規則是：地線和地線相連，接收線和發送線相連。如下圖所示：
